間取り図の記号一覧と意味をわかりやすく解説｜初心者必見

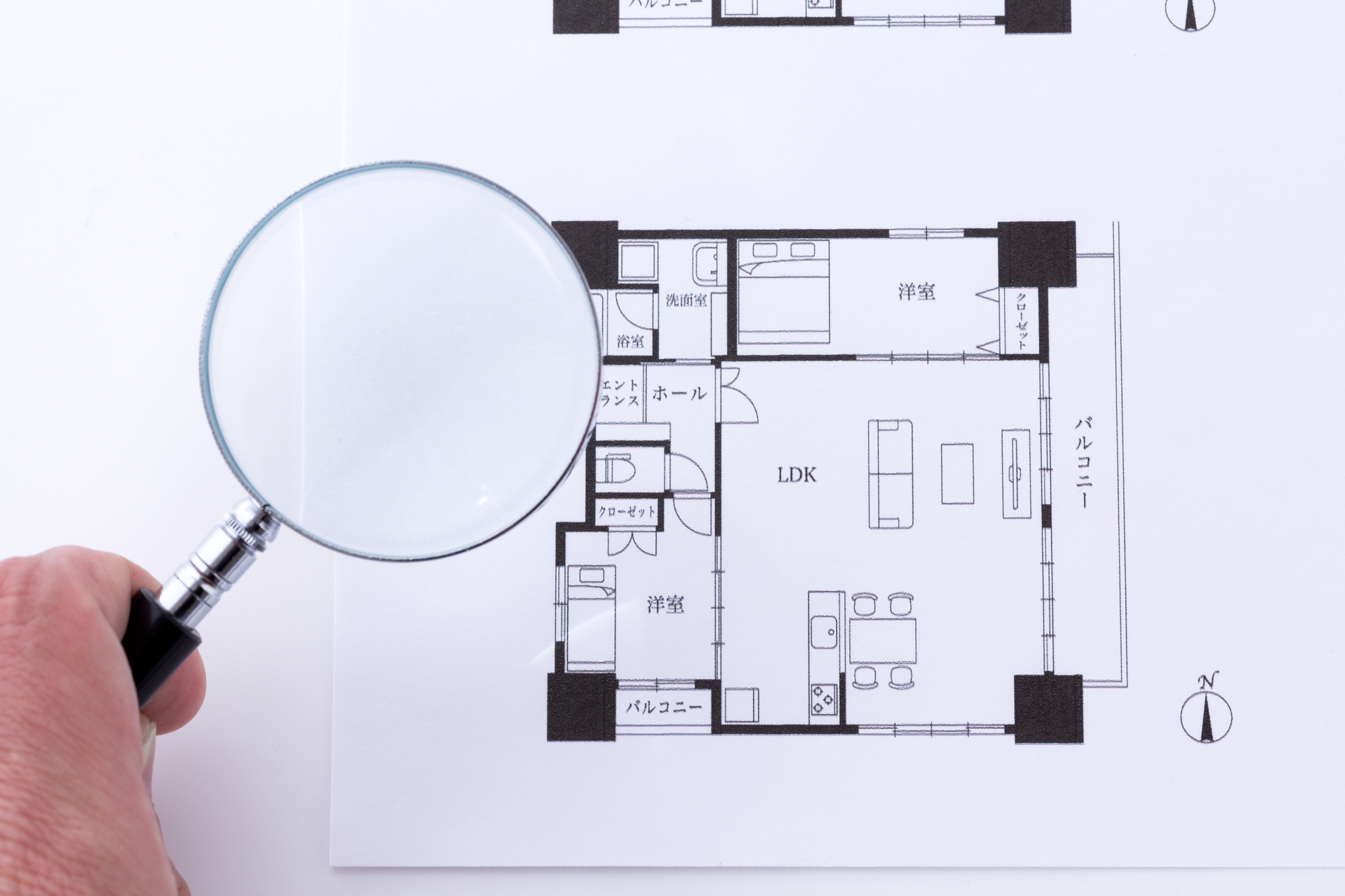

間取り図を見ると記号が多く並んでいますが、
- 「ドアや窓の開き方が分からない」
- 「キッチンや浴室のマークの意味が曖昧」
- 「コンセントやスイッチの位置を見落としてしまう」
といった悩みを持つ初心者は少なくありません。
実際、記号の意味を理解できなければ、物件の比較やリフォーム計画で誤解が生じやすくなります。
そこで本記事では、間取り図に使われる主要な記号を一覧形式で整理し、その意味をプロの目線からわかりやすく解説します。
これを読めば、不動産チラシや設計図面をスムーズに読み解けるようになり、家づくりや暮らしの計画が格段に進めやすくなるでしょう。
ドア・窓の記号一覧と意味
まず最もよく使われるのが、ドアや窓の記号です。生活動線や採光に直結するため、正しく理解することが重要です。
- 片開きドア
半円状の線で開く方向を示します。右開き・左開きを区別できるため、家具の配置を考える際に役立ちます。 - 両開きドア
中心から両側に開く記号で、大きな部屋や玄関で使われることが多いです。 - 引き戸
矢印付きの直線で表され、横にスライドするドアを示します。省スペース設計に多用されます。 - 折れ戸
収納やクローゼットに使われる記号で、折り畳んで開閉する特徴を持ちます。 - 窓の記号
二重線や短い線で表されます。出窓やはめ殺し窓（FIX窓）は専用の表記があり、採光や通風を確認する上で重要です。
ドアの開閉方向を無視すると、実際に生活するときに「家具が置けない」「通路が狭い」といったトラブルになるため、必ずチェックしましょう。
水まわり設備の記号
水回りは住宅の使い勝手を大きく左右します。間取り図では以下のように記号化されています。
- トイレ
「WC」や便器の形を模したマークで表記されます。 - キッチン
シンクは四角の中に「S」、コンロは丸や点で示されることが多いです。調理スペースや作業台も併せて描かれます。 - 浴室
四角の中に楕円で浴槽を表現します。シャワーや洗面台も簡略化したマークが使われます。 - 洗面台
「洗」や「W」などで表されるケースも多く、間取り図によって表記に差があるので注意が必要です。
これらを読み取れると、生活動線や利便性をイメージしやすくなります。
収納・家具に関する記号
収納スペースや家具も間取り図に記号で表されます。
- 押入れ
長方形に斜線を入れた記号で、和室に多い収納です。 - クローゼット
「CL」と表記されることが一般的です。 - 下駄箱
「S」や「SB」で表され、玄関付近に配置されます。 - 畳
四角い区切りで描かれ、1畳・半畳を正確に反映します。和室の間取りを理解するのに欠かせません。
収納は生活のしやすさに直結するため、間取り図で確認する際は必ずチェックしましょう。
電気・設備系の記号
住宅の快適性を左右する電気設備も記号で表されます。
- コンセント
丸の中に二本線で描かれることが多いです。 - スイッチ
「S」や小さな丸で示され、照明との関係を確認する上で大切です。 - 照明器具
天井照明は丸、蛍光灯は四角で描かれることがあります。 - エアコン
「AC」と表記されることが一般的です。
これらを把握することで、家具配置や配線計画を立てやすくなります。
間取り図で使われる床面積・寸法記号
間取り図には、広さや寸法を示すための記号や表記もあります。
- 畳数
「6畳」「4.5畳」と表記され、部屋の大きさを直感的に理解できます。 - 坪・平方メートル
不動産広告では「20坪」「66㎡」といった表記で床面積を示します。 - 寸法線
矢印付きの直線で、壁から壁までの距離を表します。縮尺を理解すれば実寸を把握できます。
初心者が間取り図の記号を覚えるコツ
間取り図の記号は一度にすべて覚えようとすると難しいものです。初心者が効率的に覚えるには次の方法がおすすめです。
- 一覧表を手元に置く
描きながら確認できるよう、印刷して活用しましょう。 - 不動産チラシを真似る
実際の広告に出ている間取り図を見て、記号を確認しながら描き写すと覚えやすいです。 - アプリで確認する
最近の間取り図作成アプリは、自動で記号を配置してくれるものが多く、意味を理解する練習に最適です。 - 使う場面を想像する
「このスイッチはどの照明を操作するのか」など生活をイメージすると記憶に残りやすくなります。
まとめ｜記号を理解すれば間取り図はもっと簡単になる
間取り図に使われる記号は、建物の特徴を誰にでも分かりやすく伝えるための共通言語です。
初心者にとっては最初は難しく見えても、ドアや窓、水回り、収納、電気設備といったジャンルごとに整理して覚えれば、すぐに理解できるようになります。
記号を理解できれば、不動産の物件比較も正確になり、リフォームや引っ越し準備にも大いに役立ちます。
最初は基本的な記号だけで十分です。
慣れてきたら細かい設備や寸法の表記まで覚えていくと、間取り図を「読む力」と「描く力」の両方が身につき、生活に直結する大きな武器になります。
